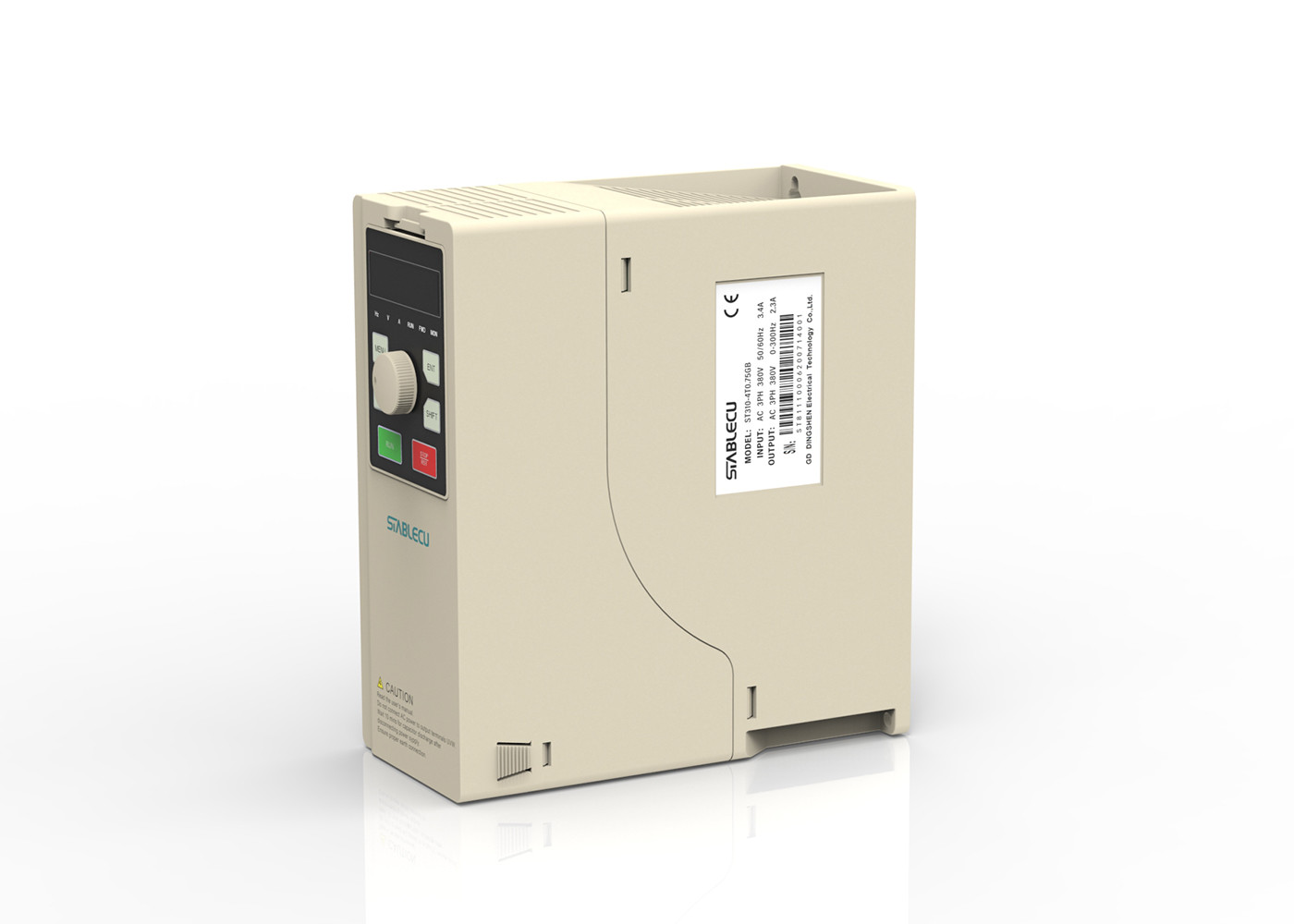

Vektor-Frequenzumrichter 11KW 380V 50Hz 60Hz der Reihen-ST310 Wechselstrom-Dreiphasengrau

St310 variabler Inverter 50Hz 60Hz der Reihen-11KW 380V Dreiphasen-VFD VSD Grau Wechselstroms

Einleitung des Frequenzumsetzers (VFD)

Variabel-Frequenz Antrieb (VFD) ist ein Sendeleistungsgerät, das Frequenzumsetzungstechnologie und Mikroelektroniktechnologie einsetzt, um Wechselstrommotoren zu steuern, indem es die Frequenz des Arbeitsfähigkeitsspg.versorgungsteils des Motors ändert. Der Inverter wird hauptsächlich aus einem Gleichrichter (Wechselstrom zu DC), Filter, Inverter (DC zu Wechselstrom), Bremseinheit, Fahrwerk, einem Demodulator und Mikroverarbeitungseinheit verfasst. Inverter durch internes IGBT weg, zum der Spannung und der Frequenz der Ausgangsleistungsversorgung, entsprechend dem tatsächlichen Bedarf des Motors zu justieren, die Leistungsbedarfspg.versorgungsteilspannung zur Verfügung zu stellen, damit den Zweck der Energieeinsparung zu erzielen, Geschwindigkeitsregelung darüber hinaus der Inverter viele Schutzfunktionen, wie Überstrom, Überspannung hat, Überlastschutz und so weiter.

Produkteigenschaften des Frequenzumrichters

Struktureller Entwurf Vorteile:
1. kann unabhängiger Wärmeableitungslufteinlass externen Staub, Ölverschmutzung einerseits effektiv verhindern, und andere Verschmutzung in das interne, PWB verursachend, Komponenten und andere Korrosionskurzschlussstörungen kann einen sehr guten Wärmeableitungseffekt andererseits spielen, den Schaden des Schadgases auf Produkten zu verringern, verbessern Produktstabilität.
2. Unter Verwendung PWB-Brettes die Präzision mit 4 Schichten und einer neuen Generation der IGBT-Modultechnologie und größtenteils unter Verwendung ICs integrierte Elektronik.
3. Das Volumen des Inverters der neuen Generation ist kleiner, und das Gewicht ist der hellere, Rettungsinstallationsraum und spart Transportkosten.
Software-Entwurfs-Vorteile:
1. Der späteste HOCHGESCHWINDIGKEITSchip des TI DSP wird vorgewählt, und die Steuer-Software mit unabhängigen Rechten am geistigen Eigentum wird benutzt, um die Software- und Hardware-Eigenschaften zu maximieren, die den Motor herstellt, der statisch in verschiedene Anwendungsumwelt gelaufen wird.
2. Gegenwärtiger Algorithmus der neuen Welle-durchwelle Begrenzungssteuer, Strom und Spannungsregelungsstabilität, den Frequenzumsetzer in Grenzzustand der Ausfall-freien Operation sicherstellen.
3. nagelneuer Strom, Spannung, Steueralgorithmus, plus einzigartige Erregungsstromregelung, dem Motor fehlerlosen schnellen Anfang und Halt sicherstellen.
4. Neues Bewegungsmodell, Niederfrequenzbewegungsfahrgeschwindigkeit ist- stabil, Drehmoment ist groß, Stromregelung ist genauer, fehlerloser Halt, laufendes Hochfrequenzmotordrehzahl ist stabil, der Strom ist klein.
5. Spurhaltungsalgorithmus der neuen Software-Geschwindigkeit, die gegenwärtige Spurhaltung, Spannungsauswirkung ist kleine, genaue Nachführgeschwindigkeit.
6. kann Trägerfrequenz mit Frequenzumsetzungstemperatur und Arbeitsfrequenz automatisch justiert werden, um zuverlässige Operation unter der Zustand des niedrigtemperaturaufstieges der Frequenzumsetzung sicherzustellen.
7. Die Grenzfrequenz der Standardmaschine ist 3000HZ, das die Bedingungen der Vielzweckverarbeitung erfüllen kann, kann eine Vielzahl des Frequenzschaltungsgebrauches verwirklichen.
8. Superüberlastbarkeit, 150% 60S, 180% 10S, 200% 0.5S
9. kann Nichterfüllung ein Satz Bewegungsparameter, kundengebundene mehrfache Sätze Bewegungsparameter sein, kann verschiedene Arten des Motors fahren.
10. Viermal der Störungsparameteraufzeichnung, Rekord notieren der ausführliche Zustand des Inverters, wenn die Störung im Detail auftritt und die maximale gegenwärtige, maximale Spannung und die maximale Temperatur während der Operation des Inverters, der für Analyse und Behandlung bequem ist, nachdem die Störung auftritt.
11. komplette Maschinenschutzfunktion (einschließlich Überstrom- und Überspannungsschutz, Kurzschlusssicherung zu Boden ist vorbei, IGBT-Durchgangschutz, Schutz gegen anormale gegenwärtige Entdeckung, Relais ziehen in anormale Schutzfunktionen).
12. Perfekte Machtschutzfunktion (Kontrollorganeanschluß 24V, 10V, Machtkurzschluß und -Überlastschutz des Analogergebniss AO1/AO2)
13. Breiter Spannungsentwurf: entsprechen Sie internationalen Standards, einschließlich Europa, Nordamerika, Indien und andere Dreiphasenanforderungen des gitters 380-480V.
Hardware-Entwurfs-Vorteile:
1. nimmt Plattengriff Kodierergriff, Hochgeschwindigkeitspräzision, stabile Geschwindigkeit, lange Nutzungsdauer an.
2. Die Operationsplatte nimmt die späteste Entwurfsidee an, die, die bequemer und zuverlässig sind macht die Zerlegung und Installation.
3. werden Standardnetzhäfen benutzt, um das Kontrollorgane- und Operationsgremium anzuschließen. Signalübertragungsgeschwindigkeit ist hoch und der Abstand ist lang.
4. Ein DFV-Anschluss 485, stützt Modbus-Protokoll, RTU-Modus
5. Der Wärmeableitungsfan nimmt Temperaturüberwachung an, um effektive Wärmeableitung sicherzustellen und das Fanleben auszudehnen.
6. Das Fanfach ist entfernbar und kann direkt ausgezogen werden. Einfach, damit Benutzer tägliche Wartung durchführen. Die Nutzungsdauer der Maschine folglich verlängern.
7. beschließen Sie den Ventilator mit langem Leben und großem Luftvolumen, den Temperaturanstieg des Frequenzumsetzers effektiv zu verringern, und stellen Sie die zuverlässige und stabile Operation von Produkten sicher.
8. Der Kabelschuh ist entworfen, um ein herausziehbares Fach zu sein, das bequem ist, wann das Verdrahten zu installieren. Nach der Verbindung
Linie, fügen das Fachbrett ein und teilen gleichmäßig die Linie Klasse.
9. Die Unterseite der Niederleistungsmaschine wird mit der Installationsgrößenzeichnung ausgerüstet, und die ganze Reihe wird mit der Entlüftungslochposition der Papier-Oberteilschablone mit 1/1 Anteilen ausgerüstet, um bequemere und schnellere Installation des elektrischen Kabinetts zu erzielen.

Andere Modelle des Frequenzumsetzers

Einzelteil-Zahl	Spannung (V)	Energie (Kilowatt)	Eingangsstrom (A)	Ausgangsstrom (A)	Bremswiderstand-Energie (Kilowatt)	Bremswiderstand-Widerstand (Ω)	Anmerkung
ST310-2T0.75GB	3 Phase 220V±10%	0,75	5,0	3,8	150	250 (≧100)	EINBAUTEN
ST310-2T1.5GB		1,5	6,0	5,5	300	200 (≧100)
ST310-2T2.2GB		2,2	10,5	9,0	800	100 (≧75)
ST310-2T3.7GB		3,7	10,5	9,0	800	100 (≧75)
ST310-2T5.5GB		5,5	20,5	17	1500	50 (≧ 75)
ST310-2T7.5GB		8	35	30	2000	40 (≧25)
ST310-2T11GB		11	50	45	5000	30 (≧16)
ST310-2T15G		15	65	60	6000	20 (≧16}	OPTIONAL
ST310-2T18.5G		18,5	80	75	9000	16 (≧10)
ST310-2T22G		22	95	91	9000	13 (≧10)
ST310-2T30G		30	118	112	11KW	10 (≧8)
ST310-2T37G		37	80	75	9000	16 (≧10)
ST310-2T45G		45	95	91	9000	13 (≧10)
ST310-2T55G		55	192*	210	22KW	5 (≧3.3)

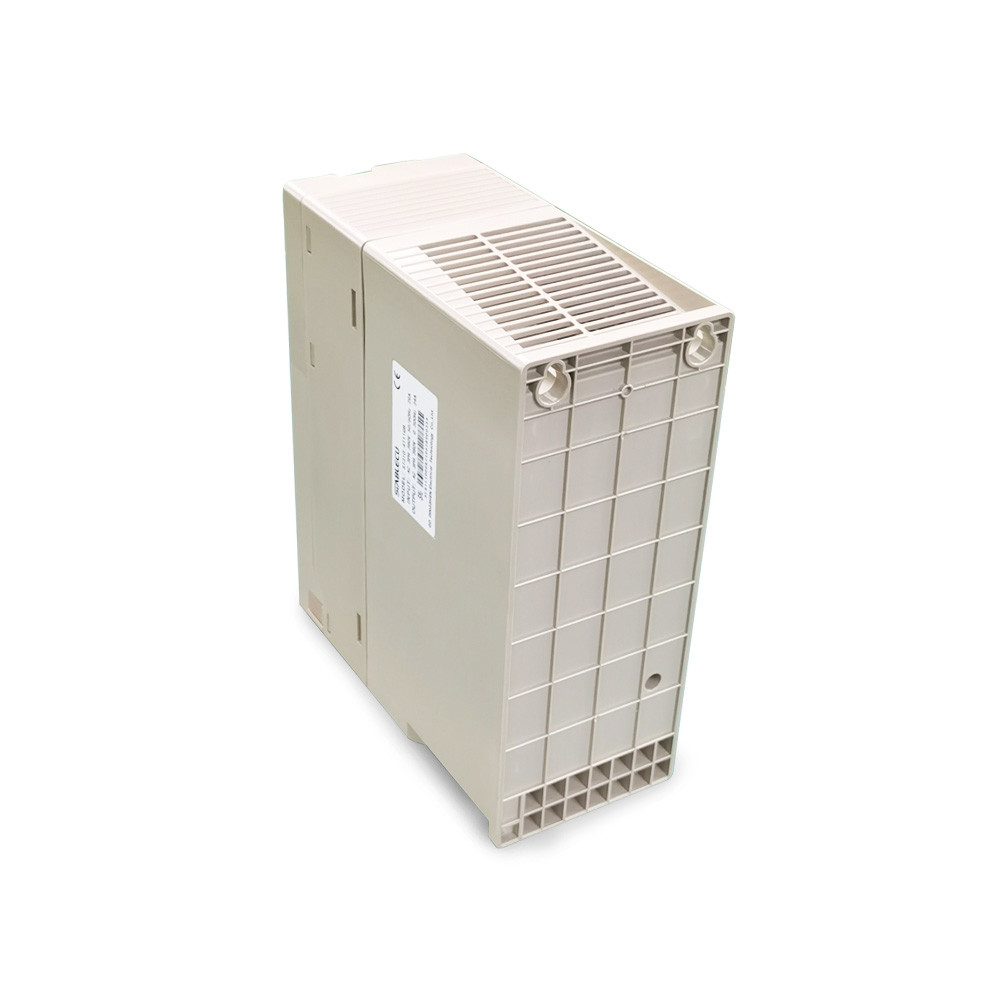

Mehr Bilder von Frequenz ocnverter

FAQ:

1. Wer sind wir?

Wir werden in Guangdong, China, beginnen ab 2009, verkaufen an auf der ganzen Erde angesiedelt. Es gibt über 201-300 Menschen in unserem Büro total.

2. Wie können wir Qualität garantieren?

Immer eine Vorproduktionsprobe vor Massenproduktion; Immer Endprüfung vor Versand;

3. Was können Sie von uns kaufen?

VFD, Konverterinverter, UltraschallmaskenSchweißgerät

4. Warum sollten Sie von uns nicht von anderen Lieferanten kaufen?

(1) konzentrieren uns wir auf die Lieferung eines stabilen und sicheren Antriebs für Endbenutzer

(2) automatische digitale Frequenzwiederaufnahme mit Ultraschall, überlegene Leistung, stabile Qualität

5. Welche Dienstleistungen können wir erbringen?

Geltende Lieferung: Ausdrücke: UHRKETTE, CFR, CIF, EXW, DDP, DDU, Kurierdienst;

Geltende Zahlung: Währung: USD, EUR, JPY, CAD, AUD, HKD, CNY;

Geltende Zahlungs-Art: T/T, L/C, D/P D/A, MasterCard, Kreditkarte, Paypal, West, Verband, Bargeld;

Sprache gesprochen: Englisch, Chinesen

6. Was über die Vorbereitungs- und Anlaufzeit?

Für übliche Produkte halten wir Vorrat, könnten 1-3days versenden, nachdem wir Ihre Zahlung empfangen haben. Für große Quantität und spezielle Produkte überprüfen Sie bitte Vorbereitungs- und Anlaufzeit mit unserem Verkäufer.
